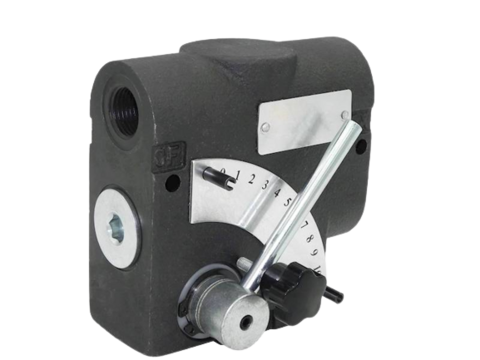

Virtauksensäätöventtiili 1/2 painekompensoitu
Säädin jakaa pumpun pääöljyvirran kahteen itsenäiseen virtaan
Toimintaperiaate:
Säädin jakaa pumpun pääöljyvirran kahteen itsenäiseen virtaan, jotka voivat käyttää kahta itsenäistä hydraulijärjestelmää. Sen avulla voit asettaa tietyn virtauksen ensimmäiselle linjalle, ylimääräinen öljy purkautuu toiseen linjaan. Venttiilille tulevan virtauksen vaihtelusta huolimatta, päälinja saa aina saman määrän öljyä, virtaus vaihtelee vain toisessa linjassa.
Se on ihanteellinen traktoreille ja muille koneille, joissa yksi pumppu käyttää esim ohjaus orbitrolia ja työhydrauliikkaa. orbitrolille asetetaan vakiovirtaus, loput öljystä menee muulle hydrauliikalle. Orbitrol saa aina saman määrän öljyä, mikä takaa koneen sujuvan ja tehokkaan ohjauksen.
Liitäntä ja säätö:
Venttiilin säätö suoritetaan vivulla, jonka voi lukita haluttuun asentoon. Siinä on asteikko.
Liitä tuloletku IN lähtöön ja linja jossa tarvitaan virtauksen säätöä CF lähtöön. ex lähtöön letku jossa virtaus saa vaihdella.
Tekniset tiedot:
Virtaus: 60 l/min
Virtauksen säätöalue prioriteettilinjassa: 0-50 L/min
Rungon sisäkierteet: 1/2'' [BSP]
Rungon materiaali: Valurauta
Suurin sallittu paine: 210 bar
Paino: 3.6 kg
Lämpötila-alue ja öljytyyppi:
Sallittu ympäristön lämpötila: -40 C - +60 C
Sallittu öljyn lämpötila: -15 C - +80 C
Öljytyyppi: Mineraaliöljypohjainen hydrauliöljy
